关于maxon

我们的微电机以高精度和可靠性移动所有必须旋转的东西。

在maxon，我们开发和制造具有一定动力的电驱动装置。我们的直流电机在全球处于行业领先地位。它们适用于要求高且工程师无法妥协的场合：maxon电机驱动NASA的火星探测器。它们安装在胰岛素泵和外科电动工具中。您可以在人形机器人和高精度工业应用、纹身机、客机、相机镜头、赛车和心脏泵中找到它们。

60 多年来，我们一直专注于客户特定的解决方案、质量和创新。因此，我们的模块化产品范围不断扩大，现在包括：



无刷和有刷直流电机

无刷扁平电机

行星齿轮箱、正齿轮箱、特殊齿轮箱

传感器

伺服放大器、定位控制器

高科技 CIM 和 MIM 组件

定制驱动器

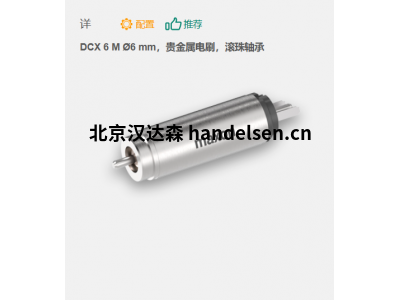

DCX 6 M Ø6 mm，贵金属电刷，滚珠轴承



描述：

maxon DCX电机提供无与伦比的功率密度（单位体积扭矩）和绝对安静的运行。坚固的工程设计与全球专利的无铁芯绕组相结合，使DCX电机成为几乎适用于所有应用场景的高动态驱动器。



DCX 6 M 可作为带滚珠轴承或烧结轴承的小型驱动器提供



规格：



标称电压下的值

标称电压 1.5 V

空载速度 17200 转/分

空载电流 36.2毫安

公称转速 4950 转/分

额定扭矩（最大连续扭矩） 0.309毫牛米

额定电流（最大连续电流） 0.425 安培

失速扭矩 0.453毫牛米

堵转电流 0.581 安培

最大效率 58 %



特性

端子电阻 2.58 Ω

端子电感 0.0079毫高

扭矩常数 0.779毫牛米/A

速度常数 12300 转/伏

速度/扭矩梯度 40600转/分/毫牛米

机械时间常数 7.06 毫秒

转子惯量 0.0166 克立方米



热数据

热阻外壳-环境 105 千瓦

热阻绕组外壳 20 千瓦

热时间恒定绕组 1.71 秒

热时间恒定电机 79 秒

环境温度 -30...+85 °C

最高绕组温度 +100 °C



机械数据

轴承类型 滚珠轴承

最大速度 17300 转/分

轴向游隙 0 mm，径向载荷时 < 0.5 N

                0.1 mm，径向载荷 > 0.5 N 时

径向游隙 0.012 毫米

最大轴向载荷（动态） 0.1 N

压配合的最大力（静态） 8.8 N

（静态，轴支撑） 100 N

最大径向载荷 0.6 N，距法兰 5 mm



其他规格

极对数 1

换向器段数 5

高压釜循环次数 0



产品

重量 2 %



maxon 有刷直流电机 DCX 6 M Ø6 mm，贵金属电刷，滚珠轴承
